产品简介

SF7708X 是一款支持DCM和QR 工作模式的高效同步整流芯片，内部集成功率NMOS，可代替肖特基二极管，获得更高的效率，有效降低系统温度，采用负端直连供电，拥有极低的系统成本、零外围等。

产品特点

1.     支持DCM/QR 模式；

2.     支持低端直连供电应用，无VCC 电容；

3.     零外围应用

4.     最高工作频率支持85KHz ；

5.     30nS 快速关断时间；

6.     满足能源之星要求；

7.     低静态工作电流；

产品应用

移动电话充电器； AC/DC 适配器； 平板充电器

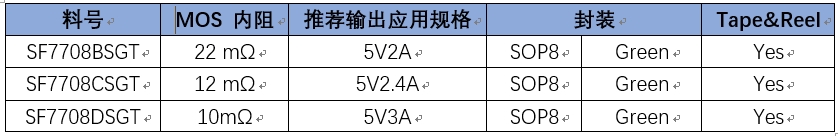

产品规格列表

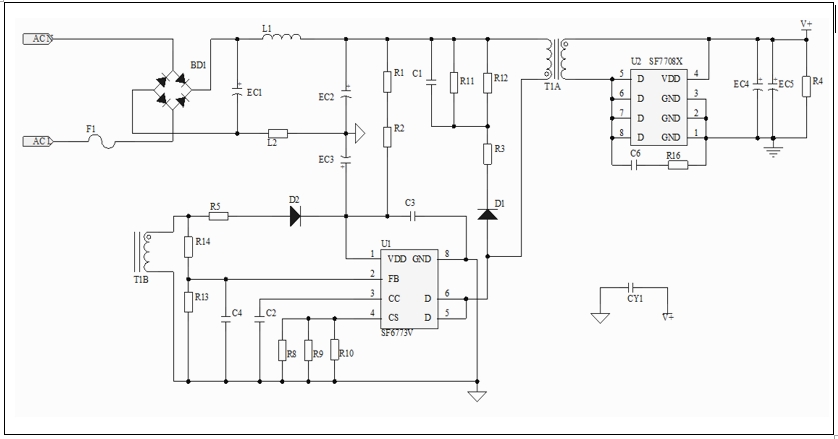

典型应用电路图

产品封装

应用注意事项

1.     前级VCC 二极管建议应用快管;

2.     前级RCD 吸收，建议串联电阻抑制漏感振铃；

3.     PCB Layout ，功率环路越小越好，且不能将芯片包围，且VCC 走线尽可能短，并靠近在输出电解电容端；

4.     两颗同步芯片并联使用时，为确保散热均匀，建议散热面积尽量一致。
