SF22XX 系列产品，是一款赛威原创准谐振模式，高集成度的PSR ，内置高压MOS芯片，功率涵盖15W~36W ，可满足市场充电器、网通适配器和灯带电源等应用需求，尤其在目前应用较多的低成本灯带电源市场，专利的“Super-QR/PSR^TM ”，第三代PSR技术，系统效率更容易达到六级能效，且相对市场同类方案效率更高，性价比高。

SF22XX 系列产品，拥有VDD 过欠压、输出短路保护、输出过压、过流和过载保护以及FB短路保护等功能，多模式控制可降低系统噪音，更有利于产品应用时，满足客户不同环境应用需求，同时支持高精度恒流恒压应用。

产品特色

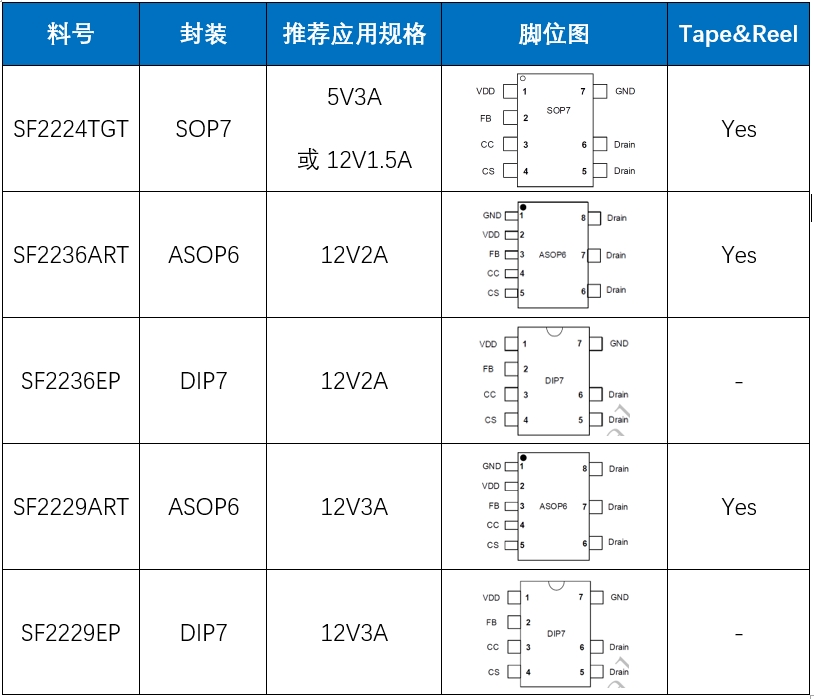

SF22XX系列产品规格

产品应用

网通适配器； 辅助电源； 平板/手机等移动设备充电器； 排插嵌入式电源； 灯带电源

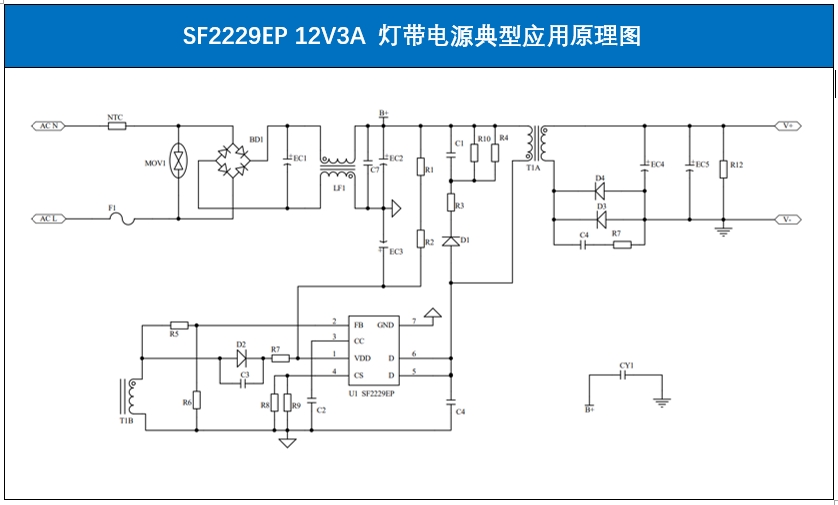

典型应用电路图

应用注意事项

1.     PCB Layout ，主开关环路面积越小越好，初级侧采用单点接地方式；

2.     初级侧 RCD 吸收串联电阻，抑制漏感峰值对采样平台的干扰，使输出更稳定，同时可优化EMC 效果；

3.     芯片高压端，建议适当增加铜箔裸锡面积，以便满足极小空间的散热要求；

4.     变压器尽可能每层按满层设计，以避免较大漏感的影响；

5.     辅助绕组，参考VCC 电压14V设计；
